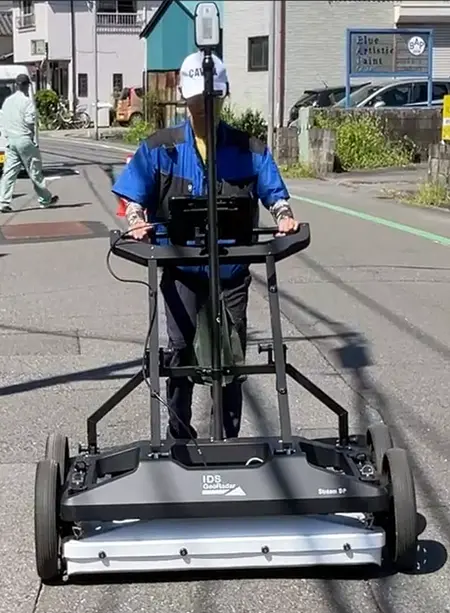

株式会社新日本テスコムは、Leicaジオシステム社より「ストリーム-DP」という二重偏波アレイアンテナタイプの地中探査レーダーを導入しました。
これまでの手押し型地中探査レーダーは、シングルチャンネル（アンテナ中心1側線）または2周波数シングルチャンネルアンテナ（同じく1側線）が主流であり、進行方向に対して横断する配管のみを検知していました。
しかし、「ストリーム-DP」では水平チャンネル11本に加え、垂直チャンネル19本を搭載。4.4cm間隔の横断スキャン1本で、進行方向に対して横断・縦断両方の配管検知が可能となり、従来の探査性能を大きく向上させています。

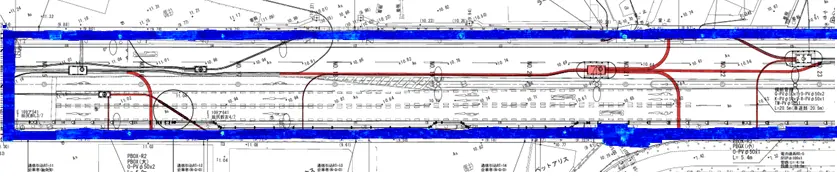

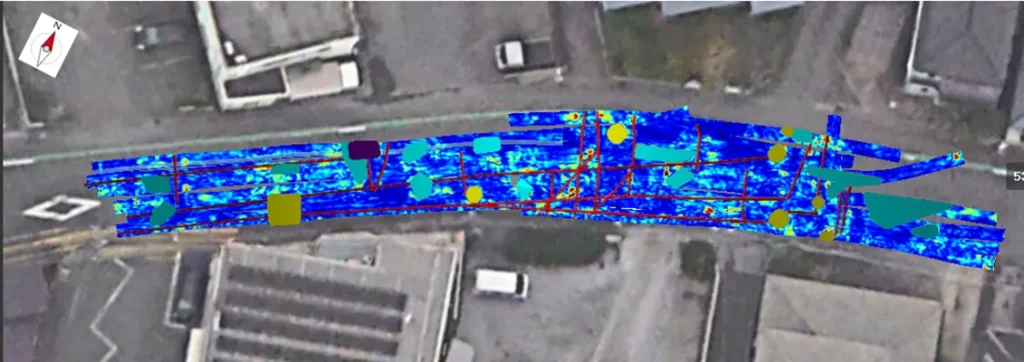

また、「ストリーム-DP」の解析データは波形図に加えて、震度ごとの水平断面図により配管位置を確認でき、可視化精度が向上しています。
ESTテクノロジーの技術特徴
ESTテクノロジーでは、GPR（Ground Penetrating Radar）性能を採用しています。浅い反射波と深い反射波をマルチゲインブーストによって等化することで、ダイナミックレンジが劇的に拡大され、これまでにない高精度なセンシングを実現しています。
作業効率・運用面の改善
- 探査深度と探査幅の拡大により、作業効率が大幅に向上
- 組み立てから探査、撤収までを1人のオペレーターで完結可能
- 組み立て・セッティングは数分で完了
- ホットスワップ機能により、データ収集中でも制限なくバッテリー交換が可能
データ処理・可視化
- 高速かつリアルタイム診断が可能な「ユーマップ（UMAP）」
- 後処理ソフト「アイキューマップ（IQMAP）」により、可視化精度と処理時間を改善
